ماشینهای CNC بر اساس تعداد محورهای حرکتی خود طبقهبندی میشوند. ماشینهای سهمحوره و پنجمحوره از رایجترین انواع در کارگاهها و خطوط تولید هستند و تفاوت میان آنها مستقیماً بر کیفیت، سرعت، هزینه و پیچیدگی تولید تأثیر میگذارد. اگر بدانیم هرکدام برای چه نوع قطعه و چه تیراژی مناسبتر است، میتوانیم هم کیفیت را بالاتر ببریم و هم قیمت تمامشده را کنترل کنیم.
نکته مهم: انتخاب اشتباه بین سهمحوره و پنجمحوره، میتواند هزینه تولید را چند برابر کند، بدون اینکه کیفیت خروجی بهطور محسوسی بهتر شود.
ماشین CNC سهمحوره (3-Axis CNC Machine)
ماشین CNC سهمحوره پرکاربردترین نوع ماشینکاری CNC در صنایع مختلف است و پایهترین سطح حرکت و کنترل را ارائه میدهد. بیشتر قطعات ساده و بسیاری از قالبها، فیکسچرها و قطعات پرتیراژ روی همین دستگاهها تولید میشوند.

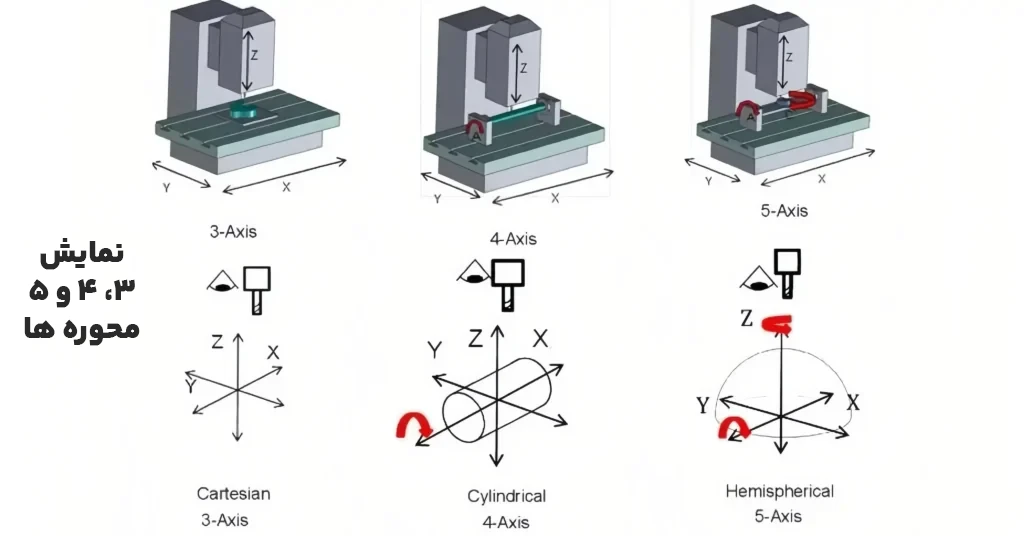

ساختار و حرکت در سهمحوره
در یک ماشین سهمحوره کلاسیک، حرکت فقط در سه راستای خطی انجام میشود:
- محور X: حرکت به چپ و راست (طول میز یا طول قطعه).
- محور Y: حرکت به جلو و عقب (عرض میز).
- محور Z: حرکت به بالا و پایین (عمق برش و ارتفاع ابزار).
در این نوع دستگاه، ابزار یا قطعه تنها در همین سه جهت میتواند نسبت به هم جابهجا شوند؛ خبری از چرخش قطعه یا سر اسپیندل در محورهای اضافی نیست.
کاربردهای معمول سهمحوره
سهمحوره برای قطعاتی مناسب است که سطح یا هندسه آنها از بالا یا نهایتاً از چند جهت محدود قابل دسترسی است، مثل:
- ساخت قطعات صفحهای و پلیتها
- ایجاد حفرهها، سوراخکاری و رزوهزنی ساده
- ماشینکاری شیارها، جیبها (Pocket) و سطوح صاف یا سهبعدی نسبتاً ساده
- ساخت بسیاری از قالبهای ساده و فیکسچرهای خطوط تولید
مزایای ماشین سهمحوره
- هزینه سرمایهگذاری پایینتر: قیمت خرید و راهاندازی سهمحوره معمولاً بهمراتب کمتر از دستگاههای پنجمحوره است.
- نگهداری سادهتر: ساختار مکانیکی و کنترلی سادهتر، سرویس و عیبیابی را راحتتر و کمهزینهتر میکند.
- برنامهنویسی آسانتر: برای بسیاری از قطعات، امکان ساخت با G-Code پایه و نرمافزارهای سادهتر CAM وجود دارد.
- مقرونبهصرفه در تولید انبوه: برای تولید انبوه قطعات یکشکل و نسبتاً ساده، سرعت ستاپ و هزینه تمامشده بسیار مناسب است.
محدودیتها و نکات عملی
- عدم دسترسی به زوایا: دستگاه نمیتواند به تمام وجوه و زوایای پیچیده قطعه دسترسی داشته باشد؛ بهخصوص زیربرشها (Undercut) و سطوحی که از بالا دیده نمیشوند.
- نیاز به تنظیم مجدد (Re-Setup): برای ماشینکاری چند وجه مختلف، قطعه باید از دستگاه خارج، چرخانده و دوباره بسته شود؛ این کار:
- زمان ستاپ را بالا میبرد،
- احتمال خطای اپراتور و عدم هممحوری را زیاد میکند،
- روی دقت ابعادی نهایی اثر میگذارد.
- محدودیت در قطعات بسیار پیچیده: برای هندسههای آزاد و سطوح چندجهته دقیق، سهمحوره عملاً کافی نیست یا زمان تولید آن بسیار زیاد خواهد شد.
ماشین CNC پنجمحوره (5-Axis CNC Machine)
ماشین CNC پنجمحوره برای جبران محدودیتهای سهمحوره و پاسخ به نیاز قطعات پیچیده طراحی شده است. در صنایع پیشرفته مانند هوافضا، پزشکی و قالبسازی حرفهای، پنجمحوره دیگر یک «آپشن لوکس» نیست؛ بلکه نیاز ضروری است.
ساختار و حرکت در پنجمحوره
در کنار سه محور خطی X، Y و Z، دو محور چرخشی نیز به دستگاه اضافه میشود:
- محورهای چرخشی (A و B یا A و C): این محورها میتوانند بهصورت:
- چرخش میز (Rotary Table / Trunnion)،
- چرخش سر اسپیندل،
- یا ترکیبی از هردو
- این چرخشها باعث میشوند که ابزار بتواند تقریباً از هر زاویهی دلخواه نسبت به قطعه قرار بگیرد.
حتما بخوانید: 20 سوال مهم و کاربردی درباره کنترلر CNC + پاسخ های ساده و عملی
کاربردهای اصلی پنجمحوره
پنجمحوره وقتی میدرخشد که هندسه قطعه پیچیده و چندسطحه باشد، مثل:
- قطعات هوافضا، مانند پرههای توربین، اجزای موتور جت و بدنههای چندمنحنی
- پروتزهای پزشکی و ایمپلنتهای دندانی با سطوح سهبعدی پیچیده
- قالبهای تزریق پلاستیک چندسطحه، قالبهای دایکست و قالبهای فورج دقیق
- قطعات با حفرهها و شیبهای متعدد که از چند جهت باید ماشینکاری شوند
مزایای ماشین پنجمحوره
- دقت و تکرارپذیری بالا: قطعه معمولاً با یکبار بست (Setup) کامل، از چند جهت ماشین میشود. این کار خطای ناشی از باز و بسته کردن مکرر را به حداقل میرساند.
- کاهش تعداد ستاپها: بسیاری از قطعات که روی سهمحوره نیاز به ۳ یا ۴ ستاپ دارند، روی پنجمحوره در یک ستاپ کامل میشوند (اصطلاحاً One-and-Done Setup).
- کیفیت سطح بهتر: چون ابزار میتواند تقریباً عمود بر سطح حرکت کند، کیفیت سطح بهبود پیدا میکند و نیاز به پرداخت دستی کاهش مییابد.
- امکان تولید هندسههای غیرممکن: بعضی قطعات بدون پنجمحوره عملاً قابل ساخت نیستند یا فقط با هزینه و زمان بسیار زیاد میتوان آنها را روی سهمحوره تولید کرد.
ملاحظات و محدودیتها
- هزینه بالا: قیمت خرید، هزینه نصب، سرویس و نگهداری این دستگاهها نسبت به سهمحوره بهمراتب بیشتر است.
- پیچیدگی برنامهنویسی: نیاز به نرمافزارهای CAM پیشرفتهتر، پسپردازش مخصوص (Post Processor) و برنامهنویسی حرفهای دارد.
- نیاز به اپراتور ماهر: تنظیمات، ستاپ، انتخاب ابزار و استراتژیهای برش پیچیدهتر هستند و نیاز به تجربه و آموزش تخصصی دارند.
مقایسه کلیدی سهمحوره و پنجمحوره
در جدول زیر، مهمترین تفاوتهای عملی این دو نوع ماشین را بهصورت فشرده مشاهده میکنید:
| معیار مقایسه | ماشین CNC سهمحوره | ماشین CNC پنجمحوره |
|---|---|---|
| تعداد محورها | ۳ محور خطی (X, Y, Z) | ۵ محور (۳ خطی + ۲ چرخشی) |
| قابلیت دسترسی به زوایا | محدود (عمدتاً از بالا و برخی کنارهها) | تقریباً کامل (دسترسی از اکثر زوایا و سطوح) |
| پیچیدگی هندسهی قابل تولید | ساده تا متوسط: سطوح صاف، شیار، حفره، سهبعدی ساده | بسیار پیچیده: منحنیهای آزاد، سطوح چندسطحه، زیربرشها |
| نیاز به تنظیم مجدد (Re-Setup) | بالا؛ برای قطعات چندوجهی باید چند بار بست انجام شود | بسیار پایین؛ اغلب قطعه در یک ستاپ کامل میشود |
| صنایع پرکاربرد | کارگاههای عمومی، مبلمان، صنایع فلزی سبک، قالبهای ساده، قطعات الکترونیک | هوافضا، پزشکی، خودروسازی، انرژی، قالبهای تزریق پیچیده و دایکست |
| هزینه سرمایهگذاری و عملیاتی | پایینتر؛ مناسب برای کارگاههای کوچک و تولید انبوه ساده | بالا؛ توجیهپذیر در قطعات با ارزش افزوده و پیچیدگی زیاد |
| نیاز به مهارت اپراتور | متوسط؛ با آموزش معمولی قابل مدیریت است | بالا؛ نیازمند اپراتور و برنامهنویس باتجربه و آموزشدیده |
چطور بین سهمحوره و پنجمحوره انتخاب کنیم؟
انتخاب بین این دو دستگاه باید بر اساس چند سؤال کلیدی انجام شود:
- هندسهی قطعه چقدر پیچیده است؟
- دقت و کیفیت سطح تا چه حد حیاتی است؟
- تیراژ تولید چقدر است؟ نمونهسازی است یا تولید انبوه؟
- بودجه سرمایهگذاری و زمان تحویل چه محدودیتهایی دارد؟
جمعبندی کاربردی:
- برای قطعات ساده و تولید انبوه: سهمحوره معمولاً بهترین انتخاب اقتصادی است. هزینهی کمتر، برنامهنویسی سادهتر و سرعت ستاپ بالاتر دارد.
- برای قطعات پیچیده، دقیق و چندسطحه: پنجمحوره تقریباً ضروری است؛ مخصوصاً جایی که تکرارپذیری بالا، کیفیت سطح عالی و کاهش خطای انسانی مهم است.
- برای کارگاههای در حال رشد: ترکیب یک یا چند دستگاه سهمحوره بهعنوان خط تولید اصلی و یک دستگاه پنجمحوره برای قطعات خاص و قالبهای پیچیده، اغلب بهترین استراتژی است.
در نهایت، هیچ دستگاهی «همیشه بهترین» نیست. این قطعه، تیراژ و استاندارد کیفیت شماست که تعیین میکند سهمحوره کافی است یا باید به سراغ پنجمحوره بروید. اگر از ابتدا بدانید قرار است چه نوع قطعاتی تولید کنید، انتخاب بین این دو، نه یک تصمیم مبهم، بلکه یک تصمیم کاملاً منطقی و عددپذیر خواهد بود.
