عایق ترانسفورماتور به موادی مانند روغن، کاغذ عایق یا رزین گفته می شود که از ایجاد اتصال کوتاه و تخلیه الکتریکی جلوگیری می کنند. عملکرد صحیح این عایق ها به کیفیت روغن وابسته است. استفاده از دستگاه تصفیه فیزیکی روغن ترانسفورماتور برای حذف رطوبت، گازها و ذرات معلق، نقش مهمی در حفظ خاصیت عایقی، افزایش ایمنی و طول عمر ترانسفورماتور دارد.
عایق ترانسفورماتور چیست؟
عایق ترانسفورماتور را می توان به پوست بدن انسان تشبیه کرد. همان طور که پوست از اندام های داخلی در برابر آسیب ها و آلودگی ها محافظت می کند، عایق ترانسفورماتور نیز از نشت جریان الکتریکی جلوگیری کرده و ایمنی و عملکرد پایدار این تجهیز را حفظ می کند. این عایق، نگهبان جریان الکتریکی است. برای بررسی وضعیت این لایه حفاظتی و اطمینان از کیفیت روغن مورد استفاده در ترانسفورماتورها، آنالیز روغن صنعتی به عنوان یکی از روش های مهم پایش و نگهداری تجهیزات الکتریکی انجام می شود.
در ساختار داخلی ترانسفورماتور، سیم پیچ هایی که دارای ولتاژ بسیار بالا هستند در کنار هم قرار گرفته اند. اگر این سیم پیچ ها به طور مستقیم با هم یا با بدنه فلزی ترانسفورماتور تماس پیدا کنند، انفجار و آتش سوزی کمترین پیامدی است که خواهند داشت. عایق ترانسفورماتور مقاومت الکتریکی بسیار بالایی دارد و به این وسیله مانع از نشت جریان شده و اجازه می دهد الکتریسیته در مسیری که نیاز است، حرکت کند. این سیستم حفاظتی علاوه بر ایزوله کردن سیم پیچ ها، وظیفه جداسازی هسته ترانسفورماتور از منبع ولتاژ را نیز برعهده دارد.
کاربرد عایق ترانسفورماتور
عایق ترانسفورماتور نقش مهمی در جلوگیری از نشت جریان، کاهش خطر اتصال کوتاه و افزایش ایمنی تجهیزات الکتریکی دارد. این عایق با حفظ کیفیت عملکرد ترانسفورماتور، به افزایش طول عمر و پایداری سیستم کمک می کند.
برای حفظ کیفیت و عملکرد مناسب روغن های مورد استفاده در تجهیزات صنعتی، استفاده از تجهیزات تصفیه و پاک سازی اهمیت زیادی دارد. در این زمینه، دستگاه فیلتراسیون روغن خوراکی و صنعتی با حذف ذرات، آلودگی ها و ناخالصی ها، به بهبود کیفیت روغن و افزایش بهره وری تجهیزات کمک می کند.
کاربردهای اصلی عایق ترانسفورماتور، عبارتند از:
- جلوگیری از اتصال کوتاه: با ایجاد عایق بین بخش های الکتریکی، از قوس الکتریکی و آسیب به تجهیزات جلوگیری می کند.
- محافظت در برابر نوسانات ولتاژ: ترانسفورماتور را در برابر افزایش ناگهانی ولتاژ و اختلالات شبکه ایمن می سازد.
- کاهش تلفات انرژی: با جلوگیری از نشت جریان، راندمان سیستم برق رسانی را افزایش می دهد.
- کمک به خنک کاری و افزایش عمر دستگاه: با کنترل حرارت و محافظت از قطعات داخلی، عملکرد پایدار و طول عمر ترانسفورماتور را حفظ می کند.
- افزایش ایمنی کارکنان: خطر برق گرفتگی و آسیب های ناشی از تماس با بخش های ولتاژ بالا را کاهش می دهد.
انواع عایق ترانسفورماتور
عایق های مورد استفاده در ترانسفورماتورها با توجه به نوع کاربرد، ساختار دستگاه و شرایط کاری، به انواع مختلفی تقسیم می شوند. هر یک از این عایق ها وظیفه محافظت از اجزای داخلی، جلوگیری از نشت جریان و افزایش ایمنی عملکرد ترانسفورماتور را بر عهده دارند.
انواع عایق ترانسفورماتور شامل موارد زیر است:
- عایق کلی ترانسفورماتور
- عایق جزئی ترانسفورماتور
- عایق روغن و کاغذ ترانسفورماتور
- عایق رزین اپوکسی ترانسفورماتور
1. عایق های کلی ترانسفورماتور
عایق های کلی ترانسفورماتور برای جداسازی و عایق بندی بین سیم پیچ فشار ضعیف (LV) و فشار قوی (HV)، همچنین عایق کاری بین هسته فلزی و سیم پیچ ها و بوشینگ ها مورد استفاده قرار می گیرند. این بخش از سیستم عایقی به دلیل تحمل ولتاژهای بسیار بالا، از حساسیت و اهمیت زیادی برخوردار است و وظیفه پوشش دهی و محافظت از بخش های اصلی ترانسفورماتور را بر عهده دارد.
2. عایق های جزئی ترانسفورماتور
عایق های جزئی برای جداسازی بین دورهای مختلف سیم پیچ، عایق بندی محل اتصال ها، لایه های نازک سیم پیچ و همچنین بین لمینیت های هسته به منظور جلوگیری از ایجاد جریان های گردابی استفاده می شوند. این نوع عایق ها در بخش های داخلی تر ترانسفورماتور به کار گرفته شده و نقش مهمی در بهبود عملکرد و افزایش طول عمر دستگاه دارند.
3. عایق های ترکیب روغن و کاغذ
عایق های ترکیبی روغن و کاغذ یکی از رایج ترین سیستم های عایقی در ترانسفورماتورهای قدرت هستند که با ترکیب خاصیت عایقی کاغذ سلولزی و توان خنک کنندگی روغن، عملکرد مطمئنی را فراهم می کنند. این سیستم علاوه بر تحمل ولتاژهای بالا، به دفع حرارت و افزایش طول عمر عایق بندی ترانسفورماتور کمک می کند.
4. عایق های رزین اپوکسی
عایق های رزین اپوکسی یکی از انواع عایق های جامد در ترانسفورماتورها هستند که به دلیل مقاومت الکتریکی بالا، استحکام مکانیکی مناسب و مقاومت در برابر رطوبت، در تجهیزات خشک کاربرد گسترده ای دارند. این عایق ها بدون نیاز به روغن، عملکرد مطمئن و پایداری در شرایط محیطی مختلف فراهم می کنند.
مواد رایج مورد استفاده در عایق ترانسفورماتور
مهندسین از ترکیب مواد جامد، مایع و گاهی گاز به عنوان متریال مورد استفاده در ساخت عایق ترانسفورماتور استفاده می کنند. مواد رایج مورد استفاده در عایق ترانسفورماتور شامل موارد زیر می شود:
- روغن ترانسفورماتور: دارای خاصیت خنک کنندگی و قدرت دی الکتریک بالا برای استفاده در ترانس های غرق در روغن

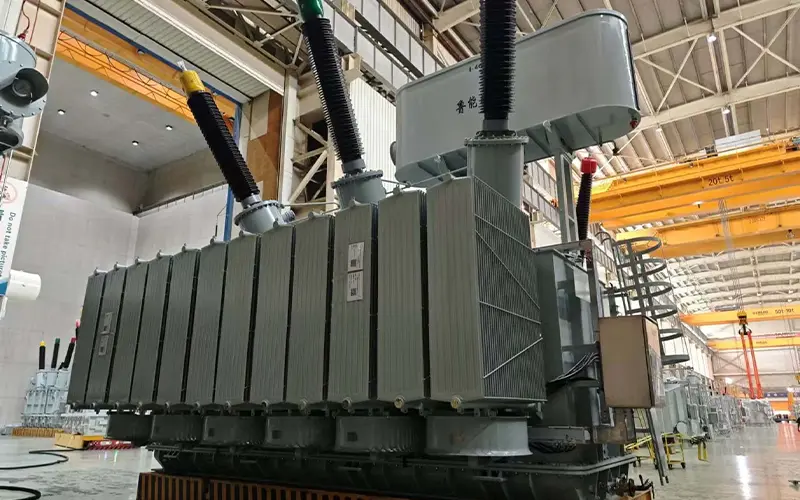

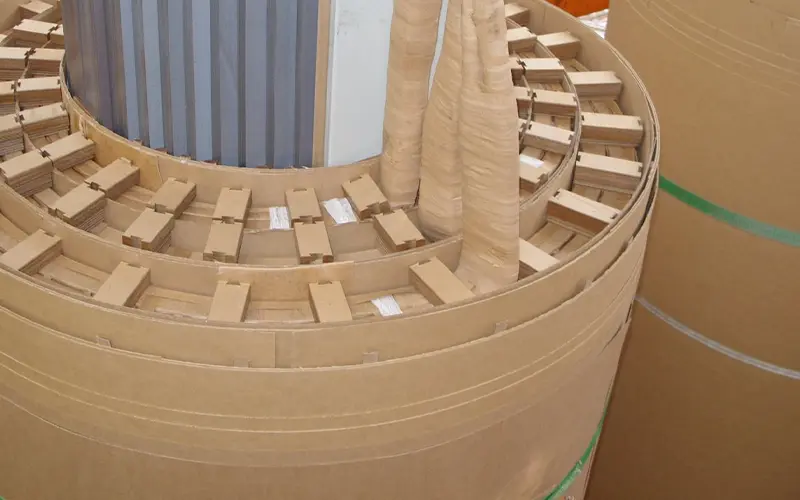

- کاغذ کرافت (Kraft): با استقامت عایقی مناسب برای عایق بندی سیم پیچ ها و افزایش ایمنی الکتریکی
- پرس برد (Pressboard): به صورت ورق های فشرده و مقاوم برای ایجاد فاصله عایقی بین بخش های مختلف ترانسفورماتور
- رزین اپوکسی: دارای مقاومت بالا در برابر حرارت و رطوبت، مورد استفاده در ترانسفورماتورهای خشک
- چوب فشرده: با استحکام مکانیکی بالا برای حفظ ساختار داخلی و ایجاد تکیه گاه در بخش های مختلف
- سیلیکاژل: با قابلیت جذب رطوبت برای جلوگیری از کاهش کیفیت روغن و حفظ عملکرد عایقی در مخزن ترانسفورماتور
عایق ترانسفورماتور چگونه دچار خرابی می شود؟
مهم ترین دلایل بروز خرابی های عایق ترانسفورماتور را می توان در موارد زیر مشاهده کرد:
- حرارت بیش از حد: افزایش دما در اثر بار اضافی، باعث تخریب ساختار مولکولی کاغذ و روغن عایق و کاهش عمر آن می شود.
- نفوذ رطوبت: ورود آب و رطوبت، استقامت دی الکتریک روغن را کاهش داده و احتمال ایجاد تخلیه های الکتریکی را افزایش می دهد.
- نوسانات ولتاژ و صاعقه: افزایش ناگهانی ولتاژ می تواند به ساختار عایق آسیب زده و باعث ایجاد ترک های ریز شود.
- لرزش های مکانیکی: لرزش شدید، به مرور زمان موجب آسیب فیزیکی و تضعیف عایق های داخلی می شود.
- آلودگی و گردوغبار: تجمع آلودگی روی بخش هایی مانند بوشینگ ها، مسیر نشتی جریان ایجاد کرده و خطر شکست عایقی را افزایش می دهد.
- شکست عایقی: خرابی کامل عایق باعث اتصال کوتاه داخلی، سوختن سیم پیچ ها و از کار افتادن ترانسفورماتور می شود.
اهمیت نگهداری و تست عایق ترانسفورماتور
عایق ترانسفورماتور به مرور زمان تحت تاثیر عواملی مانند حرارت، رطوبت و تنش های الکتریکی دچار فرسودگی می شود. بررسی و تست منظم عایق، امکان شناسایی ضعف های پنهان را فراهم کرده و از بروز اتصال کوتاه، آسیب به سیم پیچ ها و کاهش راندمان ترانسفورماتور جلوگیری می کند. تست هایی که با انجام آن ها خرابی زودهنگام ترانسفورماتورها را به حداقل می رساند، عبارتند از:
- تست میگر: برای اندازه گیری مقاومت عایقی و اطمینان از نبود اتصال به زمین انجام می شود.
- تست ضریب توان: برای بررسی میزان فرسودگی عایق و تشخیص وجود رطوبت در آن مورد استفاده قرار می گیرد.
- آنالیز گازهای محلول در روغن: برای شناسایی مشکلات داخلی ترانسفورماتور و پیش بینی خطرات احتمالی قبل از وقوع خرابی انجام می شود.
- بررسی سیلیکاژل و تغییر رنگ آن: تغییر رنگ سیلیکاژل نشان دهنده ورود رطوبت به داخل دستگاه است.
نتیجه گیری
عایق ترانسفورماتور ضامن بقای کل سیستم قدرت و پایداری شبکه برق و ضامن امنیت و تداوم عملکرد دستگاه است. از کاغذ کرافت و روغن های معدنی گرفته تا رزین های پیشرفته در ترانس های خشک، همه وظیفه حفظ مرز میان جریانی ایمن و یک انفجار ویرانگر را برعهده دارند.
از لحظه تولید برق در نیروگاه تا زمانی که به پریز خانه ها و واحدهای صنعتی می رسد، عایق های ترانسفورماتور نقش اصلی را در حفظ ایمنی، پایداری و انتقال مطمئن انرژی الکتریکی ایفا می کنند. طول عمر یک ترانسفورماتور به اندازه طول عمر عایق آن بستگی دارد.
سوالات متداول
چه عواملی باعث فرسودگی عایق ترانسفورماتور می شوند؟
حرارت بیش از حد ناشی از اضافه بار، نفوذ رطوبت به داخل روغن، اکسیداسیون مواد عایق و نوسانات شدید ولتاژ ناشی از خطاهای شبکه یا صاعقه از عوامل اصلی فرسودگی عایق ترانسفورماتور هستند.
عمر مفید عایق ترانسفورماتور چقدر است؟
اگر ترانسفورماتور در شرایط استاندارد و دمای مجاز عمل کند، عمر عایق آن بین ۲۰ تا ۴۰ سال خواهد بود. با نگهداری دقیق و تصفیه به موقع روغن می توان بازه زمانی طول عمر آن را افزایش داد. با کوچک ترین سهل انگاری در نگهداری عایق ترانسفورماتور، عمر آن به کمتر از ۵ سال کاهش خواهد یافت.
