راهاندازی یک آزمایشگاه استاندارد فقط به خرید تجهیزات تخصصی محدود نمیشود. بخش مهمی از کیفیت، ایمنی و کارایی فضای آزمایشگاه به نحوه طراحی میزها، کابینتها، صفحات کار، محل تجهیزات و زیرساختهای تأسیساتی وابسته است. به همین دلیل، انتخاب سکوبندی آزمایشگاه باید بر اساس نوع فعالیت، مواد مورد استفاده، تعداد کاربران، تجهیزات موجود و برنامه توسعه آینده انجام شود.
یک اشتباه رایج این است که ابتدا مدل میز و کابینت انتخاب شود و سپس تلاش کنیم تجهیزات و تأسیسات را با آن هماهنگ کنیم. رویکرد اصولی دقیقاً برعکس است: ابتدا نیازهای آزمایشگاه مشخص میشوند و سپس سکوبندی متناسب با آن طراحی میشود.
سکوبندی آزمایشگاه فقط میز و کابینت نیست
سکوبندی آزمایشگاهی مجموعهای از اجزایی است که فضای اصلی کار در آزمایشگاه را تشکیل میدهد. میزهای کنار دیوار، میزهای مرکزی، کابینتهای زمینی و دیواری، صفحات رویه، سینکها، قفسهها و محل عبور تأسیسات همگی میتوانند بخشی از این سیستم باشند.
اهمیت این تجهیزات زمانی مشخص میشود که بدانیم بخش بزرگی از فعالیت روزمره کاربران روی همین سطوح انجام میشود؛ از آمادهسازی نمونه و کار با مواد شیمیایی گرفته تا استفاده از دستگاههای اندازهگیری، شستوشوی تجهیزات و نگهداری مواد و ابزارها.
بنابراین، کیفیت یک سکوبندی آزمایشگاه را نباید فقط با ظاهر کابینتها یا جنس صفحه رویه سنجید. چیدمان، استحکام، مقاومت شیمیایی، قابلیت نظافت، دسترسی به تأسیسات و تناسب آن با فرایند کاری نیز اهمیت زیادی دارند.
قبل از انتخاب سکوبندی، نوع فعالیت آزمایشگاه را مشخص کنید
دو آزمایشگاه با مساحت یکسان ممکن است به دو طراحی کاملاً متفاوت نیاز داشته باشند. یک آزمایشگاه شیمی، آزمایشگاه کنترل کیفیت، آزمایشگاه تحقیقاتی یا مرکز آموزشی الزامات مشابهی ندارند.
پیش از شروع طراحی باید به چند سؤال اصلی پاسخ داده شود:
- چه فرایندهایی در آزمایشگاه انجام میشود؟
- چه مواد شیمیایی یا نمونههایی استفاده خواهند شد؟
- چه تجهیزاتی روی میزها قرار میگیرند؟
- وزن و ابعاد دستگاههای اصلی چقدر است؟
- چند نفر همزمان در محیط فعالیت میکنند؟
- کدام بخشها به آب، برق، گاز، فاضلاب یا شبکه نیاز دارند؟
- آیا هود شیمیایی یا تجهیزات تهویه تخصصی وجود دارد؟
- احتمال اضافهشدن تجهیزات جدید در آینده چقدر است؟
پاسخ به این پرسشها مشخص میکند که چه نوع میز، کابینت، صفحه کار و چیدمانی برای پروژه مناسبتر است.
انتخاب صفحه رویه بر اساس شرایط واقعی آزمایشگاه
یکی از مهمترین اجزای سکوبندی، صفحهای است که فعالیتهای اصلی روی آن انجام میشود. این سطح ممکن است روزانه با مواد شیمیایی، رطوبت، حرارت، تجهیزات سنگین یا فرایندهای مکرر نظافت در تماس باشد.
به همین دلیل، نمیتوان یک متریال را برای تمام آزمایشگاهها بهترین گزینه دانست. نوع صفحه باید با توجه به شرایط واقعی استفاده انتخاب شود.
هنگام بررسی متریال صفحه کار، این موارد اهمیت بیشتری دارند:
- مقاومت در برابر مواد شیمیایی مورد استفاده
- مقاومت در برابر آب و رطوبت
- تحمل وزن تجهیزات
- مقاومت در برابر حرارت مورد انتظار
- سهولت نظافت و نگهداری
- دوام در شرایط کاری آزمایشگاه
برای مثال، سطحی که در یک آزمایشگاه آموزشی عملکرد مناسبی دارد ممکن است برای بخشی که روزانه در معرض مواد خورنده قرار میگیرد گزینه مناسبی نباشد.
همین موضوع درباره جنس بدنه کابینتها نیز صدق میکند. انتخاب باید بر اساس محیط کاری، میزان رطوبت، نوع مواد و نحوه استفاده انجام شود، نه صرفاً ظاهر محصول.

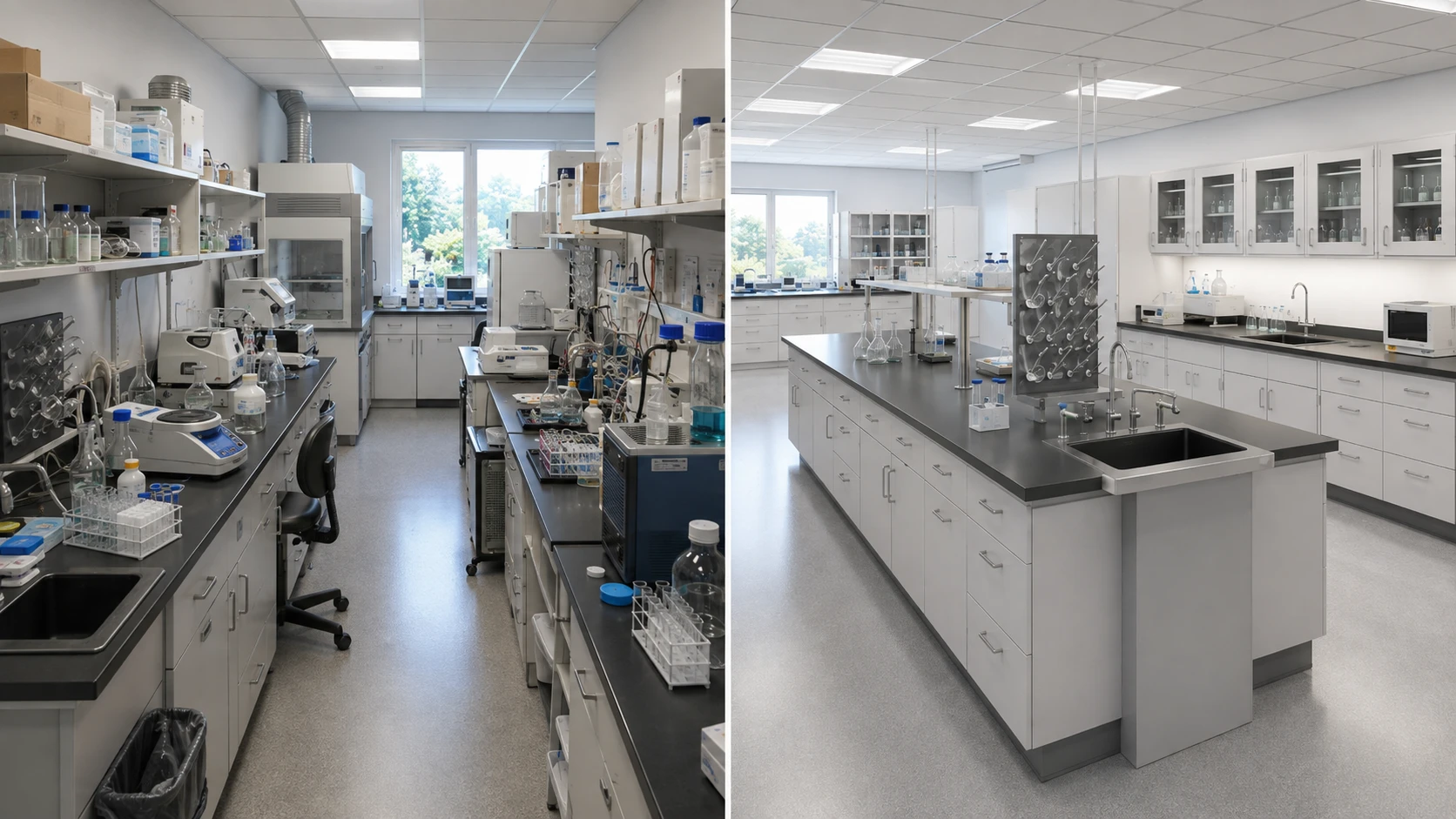

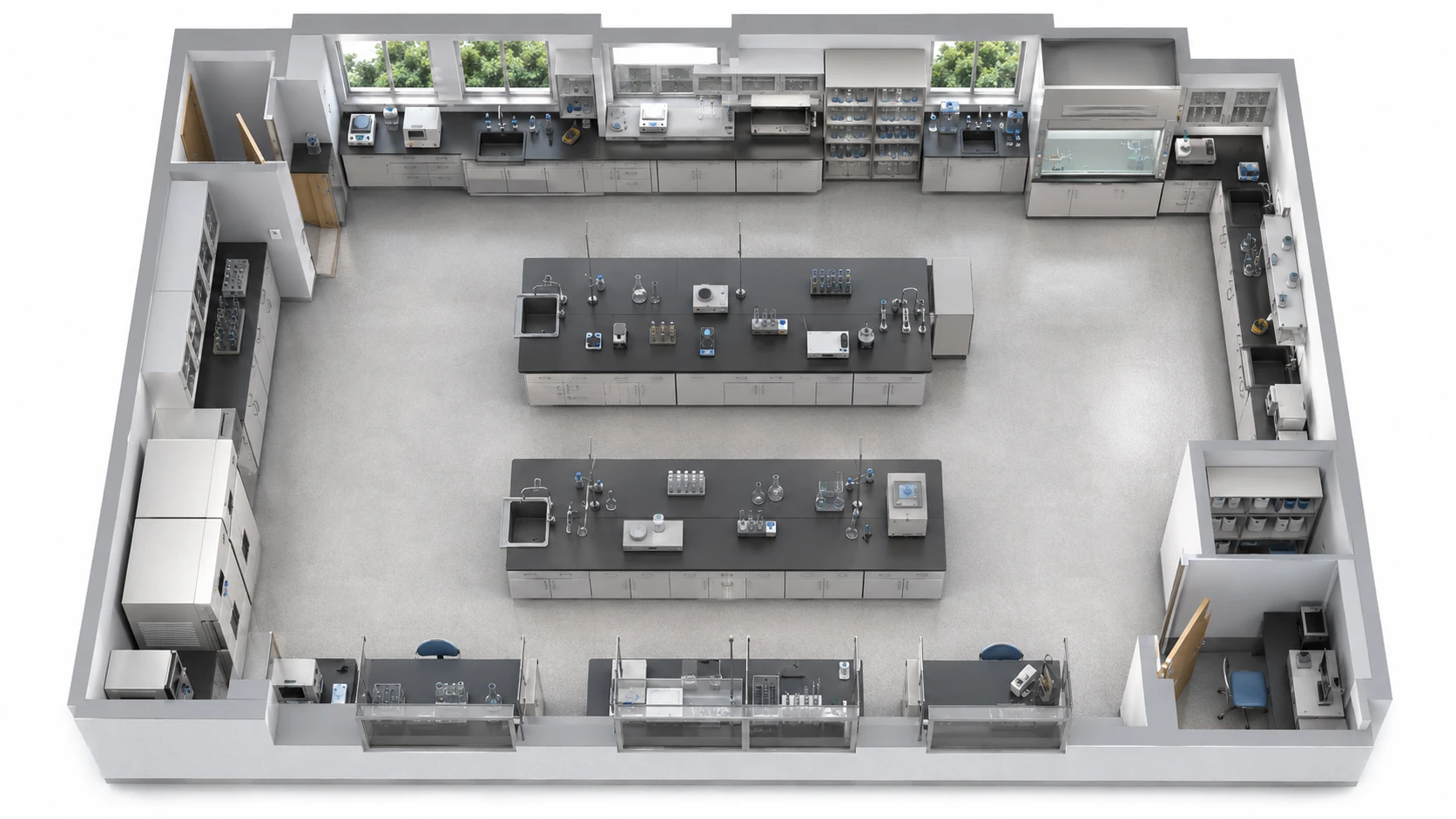

چیدمان سکوبندی باید بر اساس جریان کار طراحی شود
در بسیاری از پروژهها هدف اولیه استفاده حداکثری از فضای موجود است. نتیجه این رویکرد گاهی نصب تعداد زیادی کابینت و میز در محیطی است که مسیر رفتوآمد یا دسترسی به تجهیزات در آن دشوار شده است.
یک طراحی مناسب باید مسیر واقعی فعالیت کاربر را در نظر بگیرد. اگر کاربر برای انجام یک آزمایش مرتب بین محل آمادهسازی نمونه، سینک، دستگاه و هود حرکت میکند، این بخشها باید ارتباط منطقی با یکدیگر داشته باشند.
فضای آزمایشگاه را میتوان بر اساس نوع فعالیت به نواحی مختلف تقسیم کرد؛ برای مثال:
- محل آمادهسازی نمونه
- محل استقرار دستگاهها
- بخش شستوشو
- محدوده کار با مواد شیمیایی
- فضای نگهداری تجهیزات
- بخش ثبت اطلاعات و کارهای تمیز
هدف از این تقسیمبندی ایجاد مسیر کاری منطقی است، نه صرفاً تفکیک ظاهری محیط.
میز مرکزی یا میز کنار دیوار؛ کدام مناسبتر است؟
در بسیاری از آزمایشگاهها ترکیبی از میزهای کنار دیوار و میزهای مرکزی استفاده میشود.
میزهای دیواری برای استفاده بهینه از محیط پیرامونی و قرارگیری بسیاری از تجهیزات مناسب هستند. در مقابل، میزهای مرکزی میتوانند فضای کاری بیشتری ایجاد کنند و امکان فعالیت چند کاربر را فراهم کنند.
با این حال، اضافهکردن میز مرکزی همیشه تصمیم مناسبی نیست. در محیطهای کوچک ممکن است مسیر حرکت کاربران محدود شود یا انتقال تجهیزات دشوار شود.
بنابراین انتخاب تعداد و ابعاد میزهای مرکزی باید بعد از بررسی عرض مسیرها، تعداد کاربران، محل تجهیزات و نوع فعالیت انجام شود.
تأسیسات باید قبل از ساخت سکوبندی مشخص شوند
یکی از مشکلات پرهزینه در پروژههای آزمایشگاهی زمانی ایجاد میشود که سکوبندی ساخته شده اما محل پریز برق، ورودی آب، فاضلاب یا سایر خطوط با تجهیزات هماهنگ نیست.
پیش از ساخت باید محل تقریبی یا دقیق تجهیزات اصلی مشخص شود و نیازهای تأسیساتی آنها روی پلان قرار گیرد.
این زیرساختها ممکن است شامل موارد زیر باشند:
- برق
- برق اضطراری
- آب
- فاضلاب
- گازهای موردنیاز
- هوای فشرده
- خلأ
- شبکه و دیتا
- مسیر کابلها و لولهها
در عین حال باید امکان دسترسی برای تعمیر و نگهداری آینده نیز وجود داشته باشد. اگر تمام خطوط پشت کابینتهای غیرقابل دسترس قرار گیرند، یک تعمیر ساده ممکن است به بازکردن بخشی از سکوبندی نیاز داشته باشد.
به همین دلیل، هماهنگی میان سکوبندی، تجهیزات و تأسیسات باید قبل از شروع ساخت انجام شود.

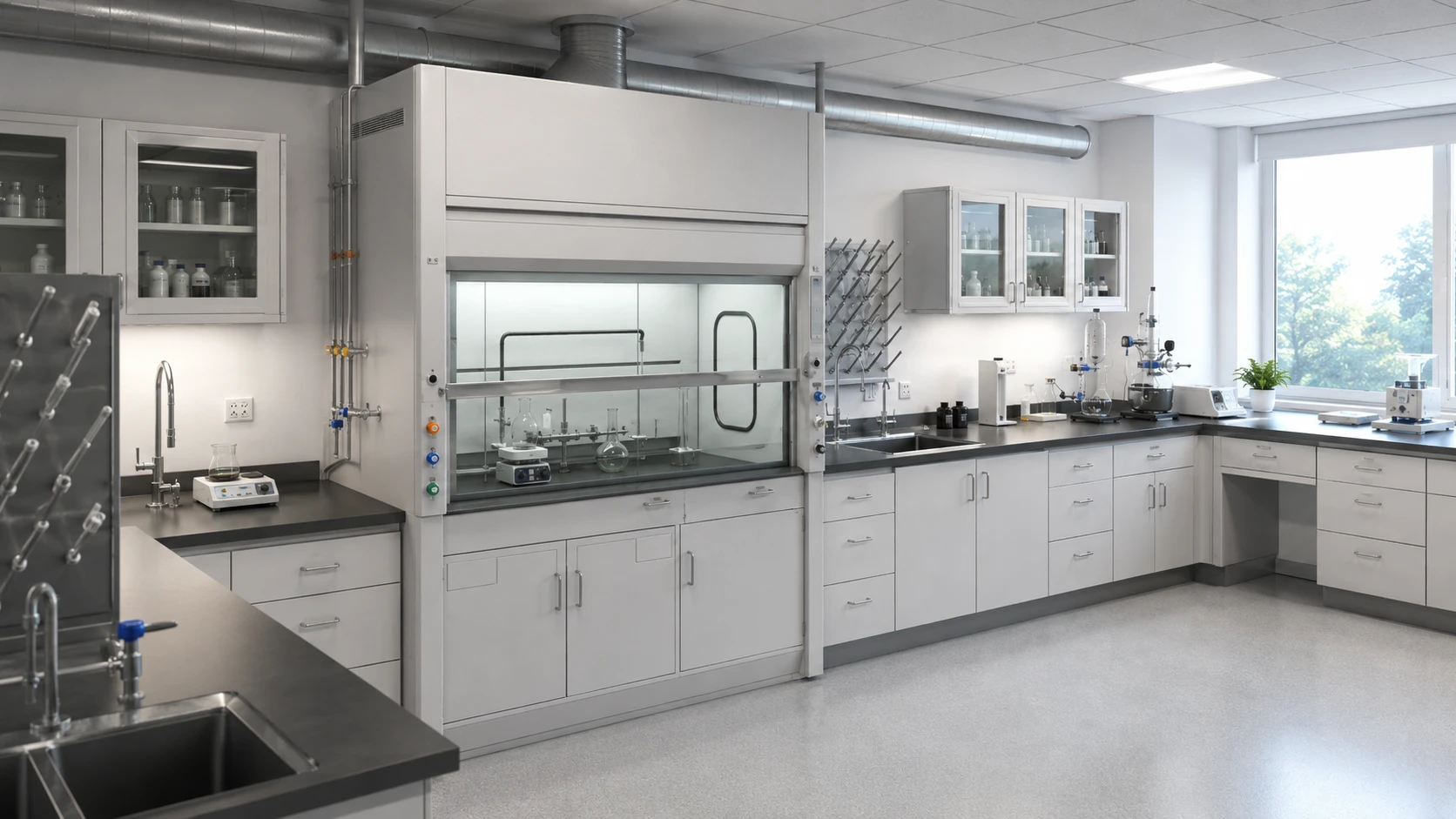

طراحی هود و سکوبندی باید همزمان انجام شود
در آزمایشگاههایی که از هود شیمیایی استفاده میشود، جانمایی آن نباید پس از تکمیل طراحی میزها انجام شود. هود بخشی از سیستم ایمنی و تهویه آزمایشگاه است و محل نصب آن میتواند روی چیدمان کل فضا اثر بگذارد.
مسیر رفتوآمد افراد، محل درها، تجهیزات اطراف هود و مسیر کانالکشی باید همزمان بررسی شوند.
برای آشنایی بیشتر با اصول عمومی ایمنی در محیطهای آزمایشگاهی میتوان از راهنمای ایمنی آزمایشگاه OSHA نیز استفاده کرد.
سکوبندی ثابت بهتر است یا ماژولار؟
یکی دیگر از تصمیمهای مهم، انتخاب میان ساختار ثابت و ماژولار است.
سکوبندی ثابت در محیطهایی که فرایند کاری و تجهیزات برای مدت طولانی بدون تغییر باقی میمانند میتواند گزینه مناسبی باشد. در مقابل، سیستمهای ماژولار در محیطهای تحقیقاتی که احتمال جابهجایی تجهیزات یا تغییر پروژهها بیشتر است انعطاف بیشتری ایجاد میکنند.
| معیار | سیستم ثابت | سیستم ماژولار |
|---|---|---|
| تغییر چیدمان | دشوارتر | سادهتر |
| مناسب برای فرایند ثابت | بسیار مناسب | مناسب |
| توسعه آینده | وابسته به طراحی اولیه | انعطافپذیرتر |
| جابهجایی تجهیزات | محدودتر | سادهتر |
| کاربرد رایج | آزمایشگاههای با ساختار پایدار | مراکز تحقیقاتی و قابل توسعه |
در بعضی پروژهها نیز ترکیب این دو روش بهترین نتیجه را ایجاد میکند؛ یعنی بخشهایی مانند سینک و هود ثابت باشند و قسمتهایی که برای دستگاهها استفاده میشوند قابلیت تغییر بیشتری داشته باشند.
ارگونومی را در زمان طراحی در نظر بگیرید
ارتفاع میز، فضای پای کاربر، محل قرارگیری تجهیزات و دسترسی به قفسهها مستقیماً روی راحتی فعالیت روزانه تأثیر دارند.
کاربری که چند ساعت پشت یک دستگاه فعالیت میکند نیاز متفاوتی با فردی دارد که بیشتر فرایندهای خود را بهصورت ایستاده انجام میدهد. بنابراین استفاده از یک ارتفاع و ساختار یکسان برای تمام بخشهای آزمایشگاه همیشه بهترین تصمیم نیست.
همچنین باید ابعاد تجهیزات روی میز را در نظر گرفت. قرارگیری یک دستگاه بزرگ روی سطح کار میتواند ارتفاع مؤثر و میدان دید کاربر را تغییر دهد.
طراحی مناسب باید به شکلی باشد که کاربر برای دسترسی مکرر به وسایل مجبور به خمشدن، کشیدگی بیش از حد یا جابهجاییهای غیرضروری نباشد.

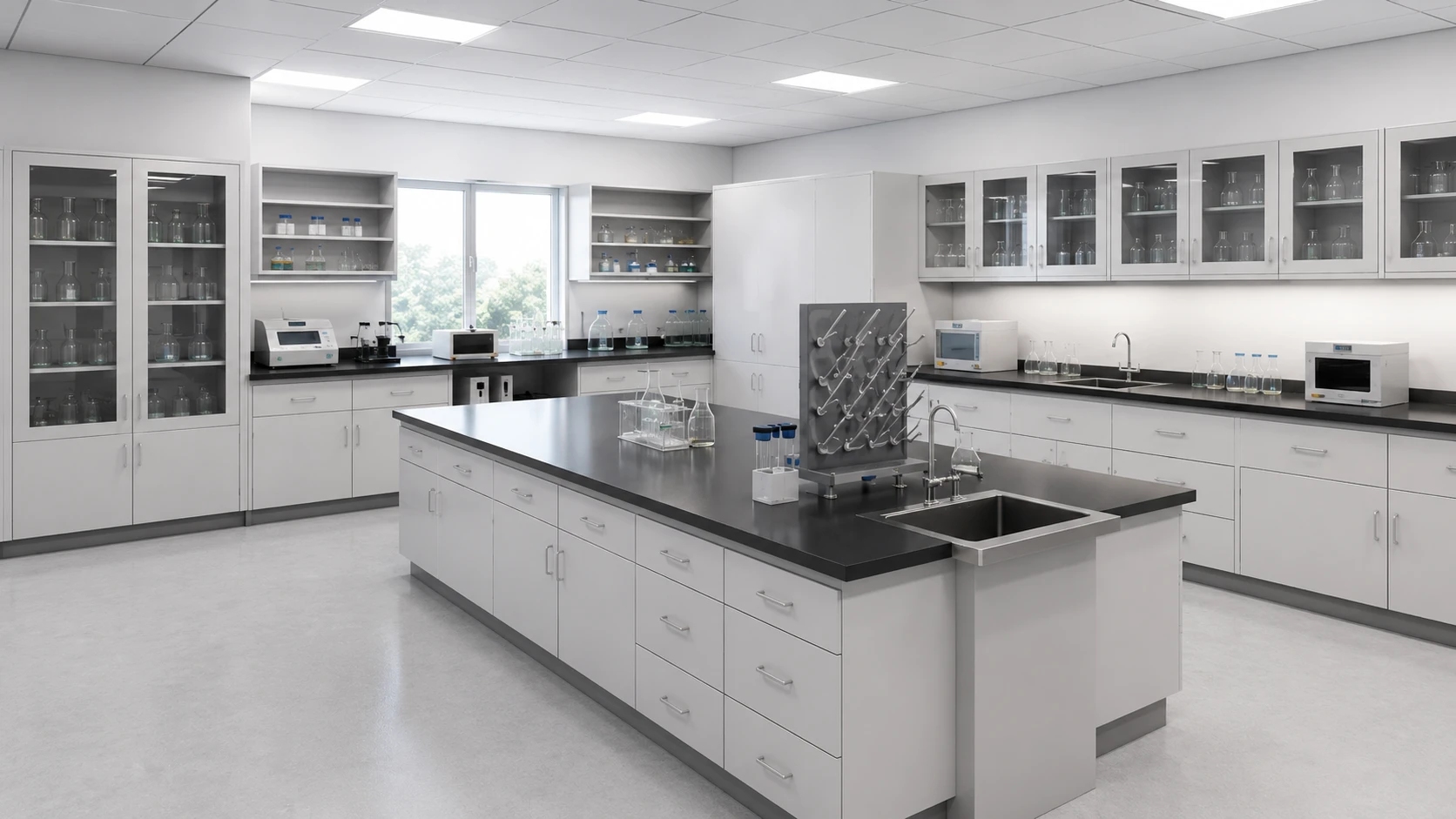

نگهداری مواد و تجهیزات را از قبل برنامهریزی کنید
تعداد کابینتها نباید فقط براساس فضای خالی دیوار تعیین شود. ابتدا باید مشخص شود چه چیزی قرار است در هر بخش نگهداری شود.
مواد مصرفی، ظروف آزمایشگاهی، تجهیزات کوچک و اسناد میتوانند نیازهای متفاوتی داشته باشند. همچنین نگهداری بعضی مواد شیمیایی ممکن است به کابینت تخصصی نیاز داشته باشد و نباید صرفاً از کابینتهای عمومی برای آن استفاده شود.
بهتر است موجودی تقریبی تجهیزات و مواد قبل از طراحی مشخص شود تا ظرفیت ذخیرهسازی بیش از حد یا کمتر از نیاز ایجاد نشود.
اشتباهات رایج هنگام انتخاب سکوبندی آزمایشگاه
انتخاب فقط براساس قیمت
قیمت پایینتر زمانی مزیت محسوب میشود که مشخصات فنی دو پیشنهاد یکسان باشند. نوع صفحه، بدنه، یراقآلات، جزئیات ساخت و خدمات نصب میتوانند میان دو پیشنهاد تفاوت زیادی ایجاد کنند.
کپیکردن طرح آزمایشگاه دیگر
چیدمانی که در یک پروژه مناسب است ممکن است برای آزمایشگاه دیگری مناسب نباشد. تجهیزات، تعداد کاربران و فرایند کاری باید مبنای طراحی باشند.
مشخصکردن تجهیزات بعد از ساخت
ابعاد و نیازهای تأسیساتی دستگاههای اصلی باید قبل از نهاییشدن سکوبندی مشخص شوند.
استفاده از یک متریال در همه قسمتها
بخش شستوشو، میز دستگاه و فضای کار شیمیایی الزاماً شرایط یکسانی ندارند. در بعضی پروژهها استفاده از متریال متفاوت برای بخشهای مختلف تصمیم منطقیتری است.
نادیدهگرفتن توسعه آینده
اگر احتمال خرید دستگاه یا افزایش تعداد کاربران وجود دارد، بهتر است این موضوع از ابتدا در طراحی پیشبینی شود.
قبل از دریافت قیمت چه اطلاعاتی آماده کنیم؟
برای دریافت پیشنهاد قابل مقایسه از شرکتهای اجراکننده بهتر است حداقل اطلاعات زیر مشخص باشند:
| اطلاعات | کاربرد |
|---|---|
| پلان و ابعاد فضا | طراحی چیدمان |
| نوع فعالیت | تعیین نیازهای فنی |
| تجهیزات اصلی | تعیین محل و ابعاد میزها |
| مواد مورد استفاده | انتخاب متریال |
| تعداد کاربران | تعیین فضای کاری |
| نیازهای تأسیساتی | طراحی برق، آب و سایر خطوط |
| نوع هود | هماهنگی سکوبندی و تهویه |
| برنامه توسعه | پیشبینی تغییرات آینده |
این اطلاعات کمک میکنند پیشنهادها براساس یک Scope مشخص تهیه شوند و مقایسه قیمتها نیز منطقیتر باشد.
قیمت سکوبندی آزمایشگاه به چه عواملی بستگی دارد؟
قیمت نهایی فقط به طول میزها وابسته نیست. متریال صفحه، جنس کابینت، تعداد کشوها و یونیتها، نوع یراقآلات، سینک، تجهیزات جانبی، پیچیدگی تأسیسات و شرایط نصب میتوانند روی هزینه پروژه تأثیر بگذارند.
به همین دلیل، مقایسه دو قیمت بدون بررسی مشخصات فنی میتواند گمراهکننده باشد.
مجموعه تهران سکو در زمینه طراحی و اجرای تجهیزات و فضاهای آزمایشگاهی فعالیت دارد و بررسی پلان و نیازهای واقعی پروژه پیش از انتخاب نهایی میتواند به تعیین دقیقتر ساختار موردنیاز کمک کند.
یک مسیر عملی برای انتخاب سکوبندی مناسب
برای کاهش خطا میتوان تصمیمگیری را با این ترتیب انجام داد:
- نوع فعالیتهای آزمایشگاه را مشخص کنید.
- فهرست تجهیزات را تهیه کنید.
- نیازهای تأسیساتی هر دستگاه را مشخص کنید.
- مسیر فعالیت کاربران را روی پلان بررسی کنید.
- محل هود، سینک و دستگاههای بزرگ را تعیین کنید.
- نوع میزها و کابینتها را انتخاب کنید.
- متریال را براساس شرایط کاری تعیین کنید.
- دسترسی برای تعمیر و توسعه آینده را بررسی کنید.
- مشخصات فنی نهایی را آماده کنید.
- سپس پیشنهادهای مالی شرکتهای مختلف را مقایسه کنید.
این روش باعث میشود تصمیم نهایی براساس نیاز واقعی آزمایشگاه باشد، نه صرفاً ظاهر تجهیزات یا قیمت اولیه.
جمعبندی
انتخاب صحیح سکوبندی آزمایشگاه به مجموعهای از تصمیمهای مرتبط وابسته است. نوع فعالیت، تجهیزات، مواد شیمیایی، تأسیسات، مسیر حرکت کاربران، هودها، متریال و توسعه آینده همگی باید پیش از ساخت بررسی شوند.
بهترین سکوبندی لزوماً گرانترین یا پیچیدهترین گزینه نیست؛ بلکه سیستمی است که با فرایند واقعی آزمایشگاه هماهنگ باشد و امکان استفاده، نگهداری و توسعه منطقی فضا را فراهم کند.
اگر پروژه هنوز در مرحله طراحی یا تجهیز قرار دارد، بررسی همزمان پلان، زیرساختها و طراحی و اجرای سکوبندی آزمایشگاهی پیش از سفارش نهایی میتواند از بسیاری از تغییرات پرهزینه در مرحله اجرا جلوگیری کند.
